Documentation qualité des pièces composites sur mesure

La bonne documentation qualité pour une pièce composite sur mesure est celle qui prouve les caractéristiques réellement critiques, sans alourdir inutilement le projet. Le dossier doit relier une définition de pièce approuvée à des critères d’acceptation clairs, aux matières employées, aux contrôles réalisés et à l’état de la livraison.

Pour un simple capot polyester non structurel, un plan révisé, un rapport dimensionnel ciblé et quelques photos de finition peuvent suffire. Pour une pièce en fibre de carbone, un élément soumis à une exigence fonctionnelle ou un assemblage destiné à des séries répétées, il peut être pertinent d’ajouter des enregistrements de lots matière, des fiches de fabrication, des relevés de contrôle plus complets et une procédure de gestion des écarts. L’objectif n’est pas de collecter le plus de documents possible : il est de pouvoir accepter la pièce avec confiance et reproduire ce niveau de qualité lors des commandes suivantes.

Adapter la documentation au niveau de risque du projet

Commencez par classer les exigences selon leur impact sur la fonction, l’assemblage, la sécurité d’utilisation, l’aspect visible et le coût d’un défaut. Cette analyse évite deux erreurs fréquentes : demander un dossier lourd pour une pièce simple, ou découvrir trop tard qu’une caractéristique critique n’a jamais été contrôlée.

Une documentation qualité des pièces composites sur mesure peut être proportionnée en trois niveaux.

Niveau de risque	Cas courant	Documents généralement utiles
Faible	Cache, habillage, pièce esthétique peu contrainte	Plan ou modèle approuvé, référence couleur ou échantillon de finition, contrôle visuel, photos de conditionnement
Intermédiaire	Carter, panneau, support avec interfaces d’assemblage	Plan révisé, liste des caractéristiques critiques, relevé dimensionnel, traçabilité matière définie, rapport d’inspection
Élevé	Pièce structurelle, fonctionnelle ou difficile à remplacer	Dossier de définition complet, critères d’acceptation détaillés, enregistrements matière et lots, enregistrements de processus convenus, rapport de contrôle renforcé, gestion formelle des non-conformités

Le niveau dépend également du volume. Pour un prototype, il est souvent plus utile d’obtenir un retour documenté sur la fabricabilité et les écarts constatés que d’exiger un dossier de série complet. À l’inverse, une pièce répétitive mérite une structure documentaire stable dès l’approbation de l’outillage ou du premier article.

Avant l’appel d’offres, l’acheteur doit notamment préciser :

les dimensions ou interfaces non négociables ;
les défauts visuels acceptables et inacceptables ;
les zones d’aspect visible après montage ;
les propriétés matière qui comptent réellement ;
le niveau de traçabilité attendu ;
la personne ou le service habilité à valider une dérogation ;
le format de remise souhaité : PDF, fichier de mesures, photos datées ou autre format défini.

Maîtriser les révisions de plans et les critères d’acceptation

Le plan, le modèle 3D et les spécifications associées sont le point de départ de tout dossier qualité. Sans référence de version unique, un rapport de contrôle ne prouve pas grand-chose : il peut mesurer correctement une géométrie qui n’est plus celle attendue.

Chaque document de définition devrait comporter, au minimum :

un identifiant de pièce ;
un indice de révision ;
une date ou un statut de diffusion ;
l’unité de mesure ;
les tolérances générales et particulières ;
les matières, finitions et inserts demandés ;
les zones critiques identifiées ;
les références vers les normes ou méthodes applicables, si elles sont requises.

Pour les composites moulés, une tolérance ne doit pas être copiée automatiquement depuis une pièce usinée métallique. Le procédé, le retrait, la forme de la pièce, les reprises d’usinage, l’outillage et la stabilité des références de mesure peuvent influencer le résultat. Il est préférable de différencier :

Les cotes d’interface, telles que les entraxes de fixation, diamètres, surfaces de montage et zones d’assemblage ;
Les cotes fonctionnelles, qui conditionnent le passage d’un câble, l’étanchéité, le dégagement ou le comportement d’un mécanisme ;
Les cotes d’encombrement, importantes mais parfois moins critiques ;
Les critères d’aspect, comme le brillant, la texture, la régularité de couleur ou l’absence de défaut visible à une distance d’observation définie.

Les critères visuels méritent une attention particulière. Une formule vague telle que « belle finition » crée des interprétations différentes. Définissez plutôt la face concernée, l’éclairage ou la distance d’examen lorsque c’est pertinent, les défauts refusés (fissure, manque de gelcoat, bulle ouverte, fibre apparente, rayure profonde) et les défauts tolérables dans les zones masquées.

Lorsqu’un modèle 3D et un plan 2D coexistent, désignez le document qui fait foi en cas de contradiction. Si une maquette numérique sert au contrôle, précisez aussi le système de coordonnées, les références et les surfaces fonctionnelles.

Définir les dossiers matière et les enregistrements de lots nécessaires

La traçabilité matière n’a de valeur que si son niveau répond à un risque identifié. Pour certaines applications, une déclaration de la matière spécifiée peut suffire. Dans d’autres, l’acheteur peut demander un lien entre la pièce fabriquée et le lot de renfort, de résine, de gelcoat, d’adhésif, d’insert ou de peinture utilisé.

La demande doit rester précise. Exiger « tous les certificats matière » sans indiquer les composants concernés, le niveau de détail et le but recherché mène souvent à des documents incomplets ou inutilisables.

Déterminez, pour chaque famille de composants, si vous avez besoin de :

l’identification commerciale et la référence matière ;
le numéro de lot ou de bain ;
la date limite d’utilisation, lorsque cette notion s’applique ;
une fiche technique ou une déclaration du fournisseur de matière ;
les conditions de stockage pertinentes ;
la référence de l’insert métallique ou du système de fixation ;
l’association entre les lots employés et un ordre de fabrication.

Il faut distinguer une fiche technique, qui décrit généralement les propriétés annoncées d’une matière, d’un certificat ou d’un relevé lié à un lot donné. Ces documents ne se substituent pas non plus à un essai sur la pièce finie. Si une résistance mécanique, une tenue thermique, une réaction au feu ou une compatibilité chimique doit être démontrée, la méthode d’essai, l’échantillonnage, les conditions et les critères d’acceptation doivent être définis explicitement.

Une erreur courante consiste à demander une traçabilité exhaustive des matières alors que le dessin ne fixe ni stratification, ni résine, ni exigence fonctionnelle associée. Dans ce cas, le dossier devient coûteux sans sécuriser la décision. À l’inverse, pour une pièce dont la composition est essentielle, l’exigence doit apparaître dans les documents de définition avant le lancement.

Choisir des enregistrements de processus utiles à la traçabilité

Les fiches suiveuses, gammes ou enregistrements d’atelier ne doivent pas être demandés par réflexe. Ils sont utiles lorsqu’ils permettent de confirmer qu’une étape sensible a été suivie : préparation du moule, pose d’inserts, séquence de stratification définie, cuisson, collage, usinage de reprise ou contrôle intermédiaire.

Pour une pièce composite personnalisée, les enregistrements de processus peuvent couvrir, selon le projet :

l’identification du dossier de fabrication et de la révision appliquée ;
les opérations réalisées et leur statut ;
les références de moule ou d’outillage ;
les lots matière à tracer ;
les paramètres convenus pour une étape critique ;
les opérations de perçage, détourage ou usinage ;
les résultats de contrôles en cours de fabrication ;
l’identification des opérateurs ou valideurs, si ce niveau de traçabilité est demandé.

La bonne question n’est pas « pouvons-nous obtenir la gamme complète ? », mais « quelle information de procédé permet de maîtriser notre risque ? ». Pour une pièce purement esthétique, des enregistrements détaillés de chaque opération apportent rarement une valeur proportionnée. Pour un collage critique, une polymérisation définie ou une orientation de renfort imposée, ils peuvent en revanche être justifiés.

Le dossier doit aussi préciser la durée de conservation attendue et les conditions de confidentialité. Certains enregistrements de fabrication peuvent contenir un savoir-faire de production ; le donneur d’ordre a intérêt à demander les preuves nécessaires à l’acceptation, plutôt qu’un niveau de détail sans lien avec son besoin.

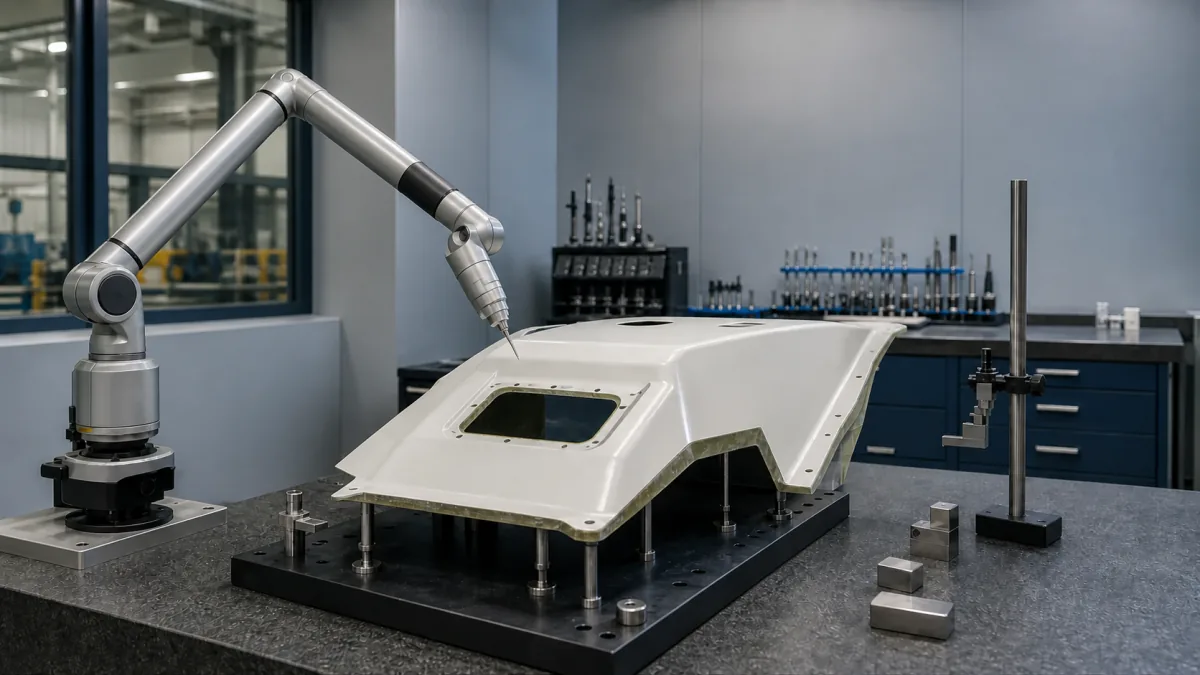

Prévoir les rapports de contrôle dimensionnel et visuel

Un rapport d’inspection utile est directement rattaché au plan approuvé. Il indique la pièce contrôlée, sa version, la méthode de mesure, les résultats obtenus, les tolérances applicables et la décision d’acceptation ou de rejet.

Pour éviter un rapport difficile à exploiter, identifiez les caractéristiques à relever avant la production. Il peut s’agir de :

longueurs, largeurs et hauteurs d’encombrement ;
entraxes et positions de perçage ;
diamètre et profondeur de logements ;
planéité ou position de surfaces de montage ;
angles, rayons ou contours importants ;
position d’inserts ;
masse, si elle est fonctionnellement importante ;
défauts de finition dans les zones visibles.

Le niveau de contrôle peut être gradué. Un contrôle à 100 % peut être cohérent pour quelques cotes d’interface sur de petites séries, mais inutile pour chaque dimension d’une grande pièce non critique. Un premier article avec rapport détaillé, suivi d’un contrôle réduit sur les lots répétitifs, représente souvent un compromis efficace.

Choisir une méthode de mesure cohérente

La méthode doit être adaptée à la tolérance et à la géométrie. Un réglet, un gabarit, un pied à coulisse, une jauge de profondeur, un montage de contrôle ou une mesure 3D ne donnent ni le même niveau de précision ni la même facilité de répétition. Si une mesure dépend d’un montage spécifique, demandez que les points de référence et le principe de positionnement soient définis.

Les résultats doivent rester interprétables. Une valeur seule est insuffisante si le lecteur ne sait pas quelle cote était visée, quelle tolérance s’applique ni de quelle révision provient l’exigence. Les photographies complètent utilement un rapport visuel, mais ne remplacent pas des critères d’acceptation écrits.

Traiter clairement les écarts et les non-conformités

Une non-conformité ne doit jamais être masquée par une simple remarque dans un rapport. Lorsqu’une cote, une finition, une matière, un insert ou un conditionnement diffère de la définition convenue, l’écart doit être identifié avant expédition ou utilisation, puis soumis à une décision claire.

Une fiche de non-conformité ou de dérogation pratique contient généralement :

l’identification de la pièce, du lot et de la révision ;
la description factuelle de l’écart ;
la caractéristique ou l’exigence concernée ;
des mesures, photos ou repères utiles ;
l’impact connu ou à évaluer ;
la proposition : retouche, rebut, acceptation en l’état ou autre action ;
la décision de l’acheteur ou de son représentant habilité ;
la date et le statut de clôture.

Ne confondez pas retouche et correction acceptable. Une reprise de finition peut être autorisée si elle respecte les critères définis ; elle peut être inacceptable si elle modifie une zone d’interface, la résistance attendue ou l’aspect d’une face visible. Le plan d’acceptation doit indiquer qui peut approuver une dérogation et à quel moment.

Pour les commandes répétées, il est utile de séparer la décision sur la pièce concernée de l’action visant à éviter la répétition de l’écart. Une cause peut nécessiter une révision de plan, une adaptation d’outillage, une clarification de critère ou une évolution d’instruction. Sans cette distinction, une dérogation ponctuelle risque de devenir une tolérance implicite.

Enregistrer l’identification de l’emballage et l’état de l’expédition

La qualité peut se dégrader après le contrôle final. Une pièce conforme qui arrive rayée, déformée, mal identifiée ou mélangée à une autre révision devient difficile à accepter et à intégrer.

Le niveau de preuve de conditionnement dépend de la fragilité, de la valeur, du risque de confusion et du mode de transport. Une exigence raisonnable peut inclure :

une étiquette avec référence de pièce, révision, quantité et numéro de lot lorsque nécessaire ;
une séparation ou une protection des faces visibles ;
la protection des arêtes, inserts et zones usinées ;
la référence du bon de livraison ou de l’ordre de fabrication ;
des photos de l’état des pièces et de l’emballage avant expédition, si convenu ;
l’identification des colis lorsque plusieurs références sont expédiées ensemble.

Les emballages doivent être pensés pour le stockage chez le client autant que pour le transport. Une pièce de grande dimension peut nécessiter un support qui maintient sa forme ; un panneau brillant peut nécessiter un film de protection compatible avec sa finition. Si l’emballage est réutilisable, précisez sa propriété, son retour éventuel et les responsabilités associées.

Construire un dossier documentaire pratique pour les commandes répétées

Pour les réassorts, le meilleur système est un dossier de référence stable, complété par des enregistrements de lot. Il évite de réapprouver les mêmes éléments à chaque commande tout en conservant la preuve que la production correspond à la définition en vigueur.

Une structure simple peut être organisée ainsi :

Dossier maître approuvé : plan, modèle, spécifications, échantillon de finition, critères visuels, tolérances et instructions de conditionnement.
Dossier de première production : relevé dimensionnel complet ou ciblé, validation de l’aspect, informations matière demandées et conclusions sur les éventuels écarts.
Dossier de chaque lot : identification du lot, révision appliquée, contrôles prévus, non-conformités éventuelles et preuve de conditionnement.
Historique des changements : évolution des plans, matières, procédés convenus, moules, critères d’acceptation ou emballages.

Définissez également les règles de changement. Un changement de révision demandé par l’acheteur n’a pas le même statut qu’une substitution de matière ou une modification de procédé proposée par le fabricant. Dans tous les cas, il convient de préciser quels changements nécessitent un accord préalable et si une nouvelle validation de premier article est nécessaire.

Pour préparer une demande de prix exploitable, joignez les documents disponibles et une matrice courte indiquant, pour chaque livrable, son format, sa fréquence, son responsable et son critère d’acceptation. Cette approche réduit les ambiguïtés mieux qu’une exigence générale de « dossier qualité complet ».

GFIND peut examiner des plans et exigences d’application pour des pièces en fibre de verre ou en fibre de carbone sur mesure, de la revue de fabricabilité au contrôle selon des références convenues. Pour cadrer un projet, consultez les solutions de pièces composites sur mesure ou transmettez un plan, les caractéristiques critiques et le niveau de documentation attendu via la page de contact.
