Concevoir des inserts et points de fixation en PRV

Les inserts et points de fixation en PRV doivent être conçus comme une partie du chemin de charge, et non comme un simple détail de quincaillerie ajouté en fin de projet. Un insert peut être correctement dimensionné tout en échouant si le stratifié local est trop mince, si la charge crée un effet de levier, si l’accès au montage est impossible ou si deux matériaux incompatibles restent en contact dans un milieu humide.

Pour obtenir une pièce moulée répétable, l’acheteur doit définir dès le dessin les interfaces mécaniques, les efforts attendus, les matériaux de fixation, les zones de renfort, les tolérances de position et la méthode de contrôle. Cette préparation permet aussi de comparer utilement une solution à insert moulé, insert collé ou fixation posée après moulage.

Identifier chaque interface mécanique

La première étape consiste à recenser toutes les fonctions que la pièce PRV doit assurer : fixation sur un châssis, support d’un équipement, articulation, passage de câble, fermeture de capot, liaison de masse éventuelle ou manutention. Chaque interface demande des données propres ; une mention générale telle que « fixation par vis » est rarement suffisante.

Pour chaque point de montage, indiquez sur le plan ou dans une matrice d’interfaces :

le type de liaison : vis traversante, taraudage, goujon, écrou captif, équerre, charnière, rail ou collier ;
le diamètre et le pas de la visserie, ou la référence de la quincaillerie ;
la direction des efforts : traction, cisaillement, compression, flexion, vibration ou combinaison de ces sollicitations ;
les charges nominales et les cas particuliers prévisibles : choc, porte-à-faux, serrage, ouverture répétée, transport ;
le nombre de cycles lorsque l’assemblage est démonté ou articulé ;
le couple de serrage requis, s’il est connu ;
la présence d’une contreplaque, d’une rondelle large ou d’un élément métallique côté opposé ;
les contraintes d’encombrement, d’accès outil et d’esthétique.

Il est utile de distinguer les fixations structurelles des fixations de service. Une vis qui retient un cache léger ne se traite pas comme un point qui porte un moteur, un coffret chargé ou une console en porte-à-faux. De même, une fixation qui subit uniquement du cisaillement peut souvent être organisée différemment d’un ancrage soumis à l’arrachement.

Un point fréquemment négligé concerne les charges secondaires. Le couple de serrage comprime localement le composite ; une charnière transmet une traction alternée ; un capot ouvert crée un moment ; une pièce manipulée par un seul point de levage concentre la charge. Les efforts applicables doivent être communiqués au concepteur de la pièce, avec leurs directions et leurs conditions d’apparition.

Choisir entre quincaillerie moulée, collée ou posée après moulage

Le choix du mode d’intégration dépend de la fonction mécanique, de la géométrie, du niveau de répétabilité attendu et de l’accessibilité. Il n’existe pas de solution universellement préférable : la bonne option est celle qui permet de transférer les charges sans fragiliser le stratifié ni compliquer inutilement la fabrication ou la maintenance.

Solution	Principe	Atouts principaux	Points à vérifier
Insert ou goujon intégré au moulage	La pièce métallique est positionnée avant ou pendant le moulage	Positionnement intégré, moins d’opérations ultérieures, interface captive	Maintien de la position, protection contre la résine, ancrage dans le stratifié, corrosion
Insert collé après moulage	Un insert est installé dans un logement avec un adhésif adapté	Réparation ou adaptation possible, contrôle visuel du logement	Préparation de surface, profondeur, jeu d’assemblage, polymérisation et résistance environnementale
Écrou, boulon ou vis traversante	La fixation traverse la pièce, souvent avec rondelles ou contreplaque	Chemin de charge lisible, démontage simple, bonne répartition possible	Accès aux deux faces, étanchéité, écrasement du stratifié, desserrage
Taraudage ou insert post-installé	Un trou est usiné puis reçoit un élément fileté	Souplesse de configuration et de montage	Épaisseur disponible, tenue à l’arrachement, tolérance de perçage, risque de délaminage
Platine ou rail rapporté	Une pièce secondaire répartit les efforts sur une zone plus large	Adapté aux charges réparties ou aux équipements interchangeables	Liaison platine-PRV, planéité, corrosion et espace disponible

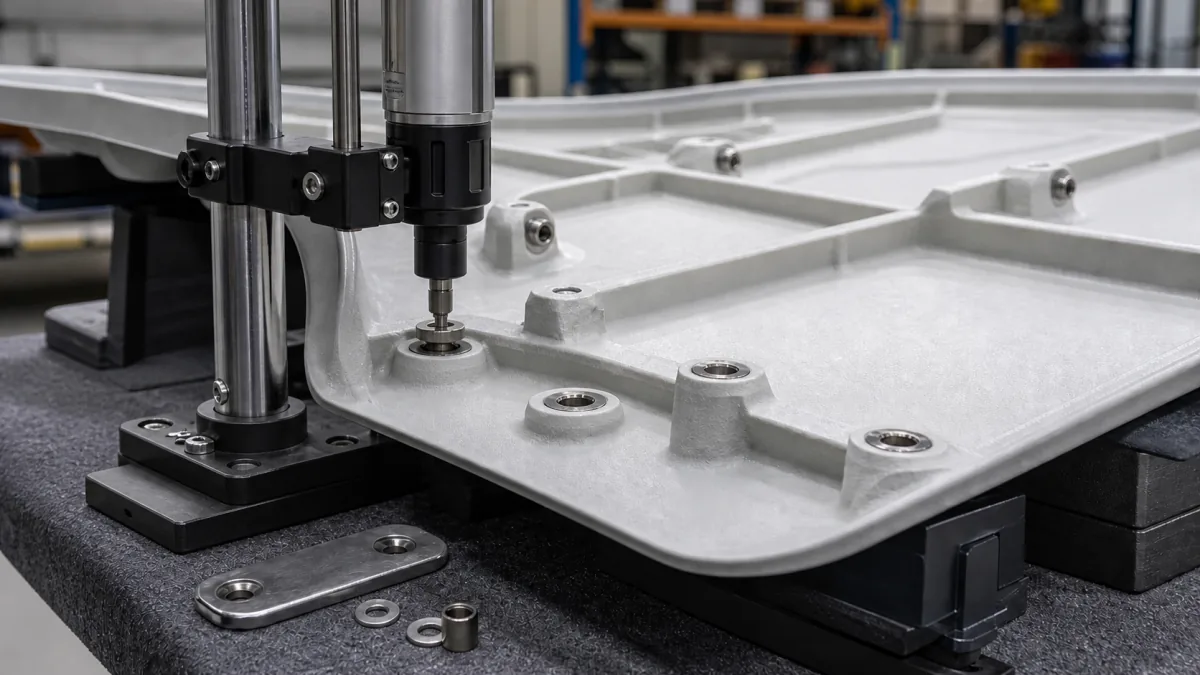

Inserts intégrés au moulage

Un insert intégré est pertinent lorsque la position doit être répétée d’une pièce à l’autre, que l’accès arrière sera limité ou que le montage final doit être rapide. L’élément métallique ne doit toutefois pas être considéré comme automatiquement « noyé donc résistant ». Sa forme d’ancrage, son orientation et le stratifié qui l’entoure déterminent sa tenue réelle.

Prévoyez un dispositif qui limite la rotation d’un insert soumis à un couple de serrage ou de desserrage. Pour un goujon, vérifiez également que le montage de l’écrou ne transmet pas un effort excessif directement à la zone moulée. Une surface d’appui suffisamment large ou une platine peut être nécessaire.

Inserts collés et fixations installées après moulage

L’installation après moulage convient lorsqu’une position doit rester ajustable, lorsqu’il est préférable d’usiner après contrôle de la pièce, ou lorsqu’une fixation peut devoir être remplacée. En contrepartie, la préparation des surfaces devient essentielle : état du logement, dépoussiérage, traitement éventuel, adhésif compatible et respect de son procédé de mise en œuvre.

Un trou percé dans une pièce déjà moulée ne crée pas à lui seul une interface fiable. Il faut vérifier l’épaisseur de matière, la distance au bord, la qualité du laminé autour du trou et le risque d’introduction d’eau dans les fibres ou les interfaces. Si l’environnement est exposé, l’étanchéité du montage doit être traitée séparément de sa résistance mécanique.

Concevoir le renfort local autour du chemin de charge

Dans une pièce en PRV, les charges se diffusent à travers les couches de renfort et la matrice, puis vers la géométrie globale. La zone autour d’un insert ou d’un perçage doit donc être conçue pour recevoir, répartir et évacuer les efforts. Augmenter uniquement le diamètre d’une rondelle ou l’épaisseur locale sans étudier la direction de charge peut ne pas résoudre le problème.

Les solutions de renfort local comprennent notamment :

des plis supplémentaires dans les orientations utiles ;
une zone de stratifié épaissie ;
une platine métallique ou composite de répartition ;
une âme renforcée ou remplacée localement dans une construction sandwich ;
une nervure, un retour de bord ou une bride qui réduit la flexion ;
plusieurs fixations espacées pour partager une charge ou un moment ;
un support secondaire qui reprend l’effort avant sa transmission au panneau PRV.

Pour une charge d’arrachement, le risque peut se situer dans le laminé sous l’insert, dans une rupture de l’adhésion ou dans un cône d’arrachement local. Pour une charge de cisaillement, le déplacement relatif, l’écrasement du trou et le jeu de l’assemblage doivent être examinés. Avec une charge excentrée, le problème dominant est souvent la flexion de la paroi ou l’effet de pelage à proximité de la fixation.

Les panneaux sandwich demandent une attention particulière. Serrer une vis dans une peau mince au-dessus d’une âme non préparée peut écraser localement la structure. Une zone pleine, un insert spécifique pour sandwich ou un potting local peuvent être envisagés selon la conception. Le choix dépend de l’âme, des peaux, des charges et de l’exposition ; il doit être décrit dans le dossier technique plutôt que laissé à une interprétation d’atelier.

Évitez aussi de placer tous les renforts à la dernière minute. Un renfort modifie l’épaisseur, le retrait local, la géométrie et parfois l’aspect de surface. L’intégrer tôt facilite l’étude de moulabilité et limite les modifications de l’outillage.

Prévoir l’accès au montage et à l’inspection

Un point de fixation parfaitement dimensionné est peu utile si l’opérateur ne peut pas introduire la vis, maintenir l’écrou, appliquer le couple demandé ou vérifier l’assemblage. L’accès doit être étudié sur le produit monté, avec les pièces voisines, les outils et les gestes réellement nécessaires.

Vérifiez notamment :

le dégagement pour une clé, une douille, une visseuse ou un tournevis ;
l’accès à la face arrière pour une contreplaque ou un écrou ;
la longueur libre nécessaire pour engager le filetage ;
l’angle d’approche de l’outil ;
la possibilité de voir l’état de la fixation après montage ;
le démontage d’un composant sans dépose disproportionnée de l’ensemble ;
l’évacuation de l’eau ou des contaminants dans les zones fermées.

Si l’accès à l’arrière est définitivement fermé, un goujon, un écrou captif ou un insert fileté peut être plus approprié qu’une vis traversante. Si l’assemblage doit être inspecté périodiquement, prévoyez une trappe, un dégagement ou un moyen de contrôle cohérent avec la fréquence d’intervention.

L’inspection doit également porter sur la pièce avant montage : position des inserts, intégrité visuelle de la zone renforcée, absence de résine dans le filetage, planéité de la surface d’appui et état des perçages. Lorsque l’aspect extérieur est critique, précisez si les marques locales, reliefs ou reprises de finition sont acceptables.

Gérer la compatibilité galvanique et environnementale

Les matériaux composites renforcés de fibres de verre sont isolants dans leur masse, mais les interfaces de fixation peuvent exposer des métaux à l’humidité, aux produits chimiques, aux variations thermiques et aux dépôts. Les pièces incluant des composants en fibre de carbone demandent une vigilance renforcée : le carbone est électriquement conducteur et peut favoriser une corrosion galvanique au contact de certains métaux en présence d’un électrolyte.

La compatibilité doit être vérifiée entre :

l’insert, la visserie, les rondelles et les contreplaques ;
le PRV, l’adhésif ou le produit d’étanchéité ;
le milieu d’utilisation : humidité, embruns, lavage, fluides industriels, UV, températures ;
les matériaux éventuellement adjacents, notamment le carbone et l’aluminium.

L’isolation électrique peut passer par des bagues, rondelles isolantes, revêtements, couches barrières ou une conception qui évite le contact direct. Ces mesures ne remplacent pas la vérification de l’environnement réel : une interface apparemment protégée peut rester vulnérable si l’eau s’y accumule ou si le revêtement est endommagé au serrage.

L’étanchéité du perçage mérite une exigence explicite. Indiquez si le point de fixation traverse une enceinte devant limiter l’eau ou la poussière, et précisez le joint, la rondelle d’étanchéité, le mastic ou la surface d’appui attendus. La fonction d’étanchéité ne doit pas être déduite de la seule présence d’une vis.

Maîtriser la position des trous et la distance aux bords

Les tolérances de position des trous et inserts doivent être définies à partir de l’assemblage réel. Une tolérance trop large crée des difficultés de montage ; une tolérance inutilement serrée peut augmenter la complexité d’outillage et de contrôle sans améliorer la fonction.

Établissez les références de mesure avant de coter les positions. Une cote prise depuis un bord non fonctionnel, susceptible de varier avec le détourage, est moins fiable qu’une cote prise depuis une référence de montage définie. Pour un ensemble avec plusieurs pièces, indiquez également les jeux fonctionnels, les lumières éventuelles et les conditions d’alignement.

La distance entre un trou et le bord de la pièce ne doit pas être fixée par habitude. Elle dépend entre autres du diamètre, de l’épaisseur, de la charge, de l’orientation des fibres, du renfort local et de la forme du bord. Un trou trop proche peut entraîner une fissuration, une rupture en arrachement vers le bord ou une déformation au serrage. Une fixation proche d’un angle, d’un retour ou d’un changement brutal d’épaisseur demande une attention analogue.

Les erreurs courantes comprennent :

coter un trou sans préciser son diamètre, sa forme ou son mode de réalisation ;
omettre la référence de position de l’insert ;
prévoir une lumière sans indiquer sa direction fonctionnelle ;
placer un perçage dans une zone de rayon, de nervure ou de démoulage difficile ;
serrer une fixation directement sur une surface irrégulière ;
supposer qu’un perçage en montage compensera toutes les dispersions.

Prévoir des essais d’arrachement ou autres contrôles définis par l’acheteur

La validation ne doit pas se limiter à constater que l’insert est présent. Le contrôle pertinent dépend de la fonction et du niveau de risque de l’assemblage. Pour une fixation critique, le donneur d’ordre peut définir un essai d’arrachement, de cisaillement, de couple, de vibration, de fatigue ou d’étanchéité. Pour une pièce moins sollicitée, une inspection dimensionnelle et visuelle peut suffire.

Un plan de contrôle utile précise :

les points à tester et le nombre d’échantillons ;
le montage d’essai, y compris l’orientation de la charge ;
le niveau de charge, la durée et les cycles éventuels ;
le critère d’acceptation : charge minimale, déplacement maximal, absence de fissure, état du filetage ou autre critère défini ;
les références de mesure et les tolérances de position ;
les conditions environnementales si elles sont représentatives de l’usage ;
la documentation attendue avec les pièces contrôlées.

Un essai d’arrachement ne représente pas nécessairement le comportement en service si la fixation subit surtout de la flexion, du cisaillement alterné ou une vibration. Inversement, un contrôle de couple ne démontre pas à lui seul la résistance à long terme. Le type d’essai doit reproduire autant que possible le mécanisme de sollicitation à valider.

Lorsque des exigences doivent être appliquées à une production moulée, indiquez clairement si les essais sont destructifs, réalisés sur éprouvettes, sur premières pièces ou selon une fréquence déterminée. Cela évite de confondre contrôle de conception et contrôle de réception.

Documenter la quincaillerie sur le plan libéré

Le dessin libéré, complété si nécessaire par une nomenclature et une spécification d’assemblage, doit permettre d’identifier sans ambiguïté chaque point de montage. Une annotation « insert M6 » ne définit pas à elle seule son matériau, sa longueur, son mode d’ancrage, son orientation, sa position ni le contrôle associé.

Pour chaque élément, documentez au minimum :

repère de l’insert ou de la fixation ;
type, diamètre, pas, longueur utile et matériau ;
finition ou revêtement lorsque cela est fonctionnel ;
emplacement, références dimensionnelles et tolérances ;
profondeur d’implantation ou épaisseur de zone renforcée, si applicable ;
couple de serrage ou limite de serrage lorsqu’elle est prescrite ;
rondelles, contreplaques, joints et éléments d’isolation ;
exigences d’étanchéité ou de protection anticorrosion ;
procédure de perçage, de collage ou de pose après moulage, si elle est imposée ;
critères d’inspection et essais demandés.

Les vues en coupe sont particulièrement utiles pour montrer le chemin de charge et l’empilement réel : peau, renfort, âme, insert, platine et visserie. Une note générale peut compléter ces détails, mais ne doit pas remplacer les informations nécessaires au montage de chaque interface particulière.

Avant de lancer une consultation, une revue de fabricabilité permet de vérifier si les inserts, renforts et références de contrôle sont compatibles avec la géométrie moulée envisagée. GFIND peut examiner des pièces composites sur la base des dessins et exigences d’application fournis, depuis la revue de fabricabilité jusqu’à la production moulée et aux contrôles convenus.
