Planifier des panneaux de façade PRF sur mesure

La planification de panneaux de façade en PRF sur mesure doit commencer avant le choix du moule ou de la finition. Le résultat dépend surtout de la coordination entre l’intention architecturale, le calepinage, la structure porteuse, les tolérances du gros œuvre, les joints et la méthode de pose.

Pour un projet fiable, ne demandez pas seulement « un panneau courbe » ou « un habillage composite ». Définissez les surfaces visibles, les limites de chaque panneau, les efforts transmis aux supports, les références de contrôle et les responsabilités de conception. Cette préparation transforme une demande esthétique en dossier techniquement exploitable pour la fabrication et l’installation.

Commencer par l’intention de conception et les contraintes du bâtiment

Un panneau de façade PRF — plastique renforcé de fibres de verre, aussi appelé composite fibre de verre — peut reproduire des géométries complexes tout en permettant des pièces moulées, des retours et certaines fonctions intégrées. Il ne résout toutefois pas à lui seul les questions de structure secondaire, d’étanchéité, de réaction ou résistance au feu, d’acoustique ou de stabilité de l’enveloppe.

Le dossier de départ doit distinguer clairement ce qui relève de l’apparence et ce qui relève de la performance du système de façade.

À confirmer dès l’esquisse :

La fonction du panneau : parement rapporté, habillage de soubassement, élément décoratif, brise-vue, capotage d’équipement ou composant participant à une autre fonction.
La zone d’exposition : façade courante, angle, acrotère, entrée, rez-de-chaussée accessible, balcon, zone soumise aux chocs ou environnement particulièrement humide, marin ou pollué.
Le support réel : voile béton, ossature métallique, maçonnerie, structure bois, façade existante ou sous-ossature dédiée.
Les actions à prendre en compte : poids propre, vent, mouvements différentiels, dilatation, vibrations, manutention et sollicitations d’usage éventuelles.
Les exigences réglementaires et contractuelles : prescriptions incendie du projet, exigences de l’assureur, règles du maître d’ouvrage, performance de l’enveloppe et documents d’exécution applicables.
Les contraintes d’exploitation : accès à la maintenance, démontabilité, remplacement localisé, intégration de luminaires, grilles, portes ou signalétique.

En France, la conception doit aussi tenir compte du cadre réglementaire et des règles de calcul applicables au bâtiment concerné. Il faut éviter de présumer qu’un parement composite satisfait automatiquement une exigence incendie ou une fonction structurelle. Le niveau de performance demandé, la méthode de justification et les essais ou documents requis doivent être définis pour le système complet, pas uniquement pour le matériau du panneau.

Les équipes qui explorent les solutions disponibles peuvent consulter les panneaux architecturaux de façade afin de cadrer les applications possibles avant de figer le dessin.

Créer une stratégie de calepinage fabricable

Le calepinage est le lien entre le dessin architectural et la réalité de fabrication, de transport et de pose. Une façade peut sembler continue sur une élévation, mais elle doit être divisée en panneaux dont les dimensions, les bords, les zones de fixation et les joints restent réalisables.

La première règle consiste à placer les lignes de joint là où elles servent le projet : changements de plan, trames structurelles, arrêts naturels de matériaux, angles, retours de baie ou bandes d’ombre. Chercher à minimiser le nombre de joints peut conduire à des panneaux trop grands, difficiles à transporter ou à régler. À l’inverse, un calepinage excessivement morcelé augmente les interfaces, les risques d’écart visuel et le temps de pose.

Définir les modules à partir des contraintes réelles

Pour chaque famille de panneaux, examinez :

L’encombrement de fabrication : la géométrie doit être compatible avec le procédé de moulage, le démoulage et la finition envisagés.
La rigidité de la pièce : une grande surface mince peut nécessiter une épaisseur, des raidisseurs, des retours ou un support adapté. Ces choix affectent la face arrière et parfois les rives visibles.
La manutention : poids, points de levage, position de transport et sens de retournement doivent être anticipés.
Le trajet jusqu’à la façade : accès au site, largeur de passage, stockage temporaire, grutage et distance entre zone de déchargement et point de pose.
Le réglage sur site : il faut préserver des accès aux fixations et une possibilité de correction compatible avec les tolérances prévues.

Les surfaces à double courbure, les grandes pièces concaves et les géométries avec contre-dépouilles demandent une revue de fabricabilité précoce. Une forme peut être visuellement souhaitable mais nécessiter une découpe en plusieurs éléments, une modification de rayon ou une autre stratégie de joint pour devenir fabriquable.

Pour les volumes non plans, une page dédiée aux panneaux de façade PRF courbes peut aider à formuler les informations utiles : rayon, continuité entre panneaux, orientation des fibres, retours et limites de pièce.

Éviter les fausses continuités

Une texture, une teinte ou un motif qui se poursuit d’un panneau à l’autre exige une référence de positionnement précise. Il faut indiquer sur les plans :

le sens du motif ou du grain ;
l’origine de répétition ;
les zones où une rupture est acceptable ;
le traitement attendu aux angles et autour des ouvertures ;
le repérage unique de chaque panneau.

Sans cette information, un panneau correctement fabriqué peut être posé dans la mauvaise orientation ou présenter une discontinuité visuelle difficile à corriger.

Coordonner joints, retours et interfaces de support

Les bords d’un panneau déterminent autant son aspect que sa tenue. Le détail de rive ne doit donc pas être reporté à la phase de pose. Il faut concevoir ensemble le panneau, le joint, la sous-ossature, les fixations et les éléments d’étanchéité ou de ventilation prévus par le système.

Un joint peut être :

ouvert, pour créer une ligne d’ombre et permettre une ventilation selon le principe de façade retenu ;
fermé ou recouvert, lorsqu’un détail de recouvrement est approprié ;
à feuillure, pour contrôler la lecture visuelle et protéger une interface ;
traité par couvre-joint, lorsque l’accès, la dilatation ou la maintenance le justifient.

Le choix dépend du comportement attendu de l’ensemble. Un joint très fin est rarement une solution universelle : il réduit la marge d’ajustement et rend les écarts de support beaucoup plus visibles.

Prévoir les retours dès la modélisation

Les retours de panneau peuvent améliorer la rigidité, masquer une coupe, former une ombre ou créer une zone de fixation. Ils ont cependant des conséquences directes :

ils augmentent l’encombrement arrière ;
ils peuvent interférer avec l’isolant, une membrane, une patte de fixation ou un rail ;
ils imposent un espace de pose et parfois un ordre d’assemblage ;
ils peuvent retenir l’eau si le drainage n’est pas étudié ;
ils influencent le démoulage et le type d’outillage.

Chaque interface doit être dessinée en coupe à une échelle suffisante. Une vue de façade ne permet pas de valider une fixation, un jeu de montage ou le cheminement de l’eau.

Séparer la fixation du panneau de la conception de la façade

Le fabricant du panneau peut fournir des zones de reprise, inserts ou dispositions définies au cahier des charges. Cela ne remplace pas la conception et la justification de la sous-ossature, des ancrages au bâtiment et des fixations dans le support existant.

Le dossier doit préciser qui fournit et valide :

Élément	Point à définir
Panneau PRF	Géométrie, épaisseur, finitions, bords, renforts éventuels, inserts et références de contrôle
Sous-ossature	Matériau, sections, réglages, protection, raccords et compatibilité avec le support
Ancrages	Type de support, charges, entraxes, essais ou justification requis
Joints et membranes	Fonction d’étanchéité, ventilation, drainage, résistance aux UV et compatibilité des matériaux
Pose	Méthode de levage, ordre d’installation, réglage, protection des faces visibles et contrôles

Un oubli fréquent consiste à placer une fixation exactement là où le poseur ne pourra plus introduire son outil une fois le panneau voisin installé. La séquence d’assemblage doit donc être vérifiée sur les détails d’angle, de retour et de dernière pièce.

Définir repères, tolérances et données de relevé

Les tolérances doivent être attribuées, mesurées et compatibles entre elles. Indiquer seulement « conforme aux plans » ne suffit pas si le support construit, la sous-ossature et les panneaux sont produits par des intervenants différents.

La bonne pratique consiste à créer une chaîne de référence :

Un repère bâtiment : axes, niveaux, lignes de façade et points de référence identifiés par l’équipe de relevé.
Un relevé du support : positions réelles, aplomb, planéité, réservations, acrotères, baies et obstacles.
Un repère de sous-ossature : points réglables, trames, plans théoriques et tolérances admissibles.
Un repère de panneau : bords de référence, centre, points de fixation et sens de pose.
Un contrôle de réception : critères visuels et dimensionnels établis avant la fabrication.

Les fichiers numériques sont utiles, mais le format seul ne garantit pas la qualité de l’information. Précisez la version du modèle, les unités, le niveau de détail attendu, les coordonnées utilisées et la pièce qui fait foi en cas de divergence entre modèle, plans et relevé.

Prévoir les mouvements plutôt que les subir

Un panneau, son support et le bâtiment peuvent bouger différemment sous l’effet de la température, de l’humidité, du fluage, du vent ou des mouvements de structure. Les détails de fixation doivent permettre le comportement prévu sans contraindre involontairement le parement.

Questions à résoudre :

Quel point sert de point fixe ?
Quels points autorisent le réglage ou le déplacement ?
Quel jeu est conservé en rive et autour des ouvertures ?
Comment éviter le contact rigide entre panneaux voisins ?
Les matériaux en contact présentent-ils un risque de corrosion, de marquage ou d’incompatibilité ?

Ne compensez pas un support irrégulier en modifiant arbitrairement les panneaux au montage. Cette pratique peut compromettre l’alignement des joints, les fixations ou l’aspect de façade. Le relevé et le réglage de la sous-ossature doivent absorber les écarts prévus.

Approuver la couleur, la texture, la brillance et la stratégie de vieillissement

La finition doit être spécifiée par des références observables, non par des termes subjectifs tels que « blanc cassé », « effet pierre » ou « satiné ». Une façade est perçue à différentes distances, sous lumière rasante, à l’ombre, après pluie et à côté d’autres matériaux. Le niveau de détail exigé dépend donc de la situation du panneau.

La spécification de finition peut inclure :

une référence de couleur ou un échantillon physique approuvé ;
la texture, son relief et son orientation ;
le niveau de brillance attendu ;
l’acceptation visuelle à une distance définie ;
les limites admises de variation entre panneaux ;
le traitement des chants, coupes et retouches autorisées ;
l’exposition prévue aux UV, aux salissures, aux produits de nettoyage et aux chocs.

Le PRF peut recevoir différentes finitions selon le procédé et les exigences du projet. Il reste néanmoins essentiel de fixer le niveau d’acceptation réaliste. Une finition très sombre et brillante rendra plus visibles les défauts de planéité, les variations de lumière et les écarts d’alignement qu’une finition texturée ou mate.

Anticiper le vieillissement, pas seulement la réception

Une teinte homogène lors de la pose ne garantit pas une apparence identique après des années d’exposition. L’orientation de façade, la pollution, le ruissellement, les zones protégées par les débords et les pratiques de nettoyage modifient la perception du vieillissement.

Définissez une stratégie cohérente :

éviter de prévoir des démontages fréquents si une continuité de teinte est critique ;
organiser les panneaux par zones de fabrication et de pose ;
prévoir la méthode de nettoyage compatible avec la finition ;
identifier les pièces de remplacement éventuelles et leur niveau d’acceptation visuelle ;
intégrer les traces de ruissellement dans le dessin des couvertines, rejingots et joints.

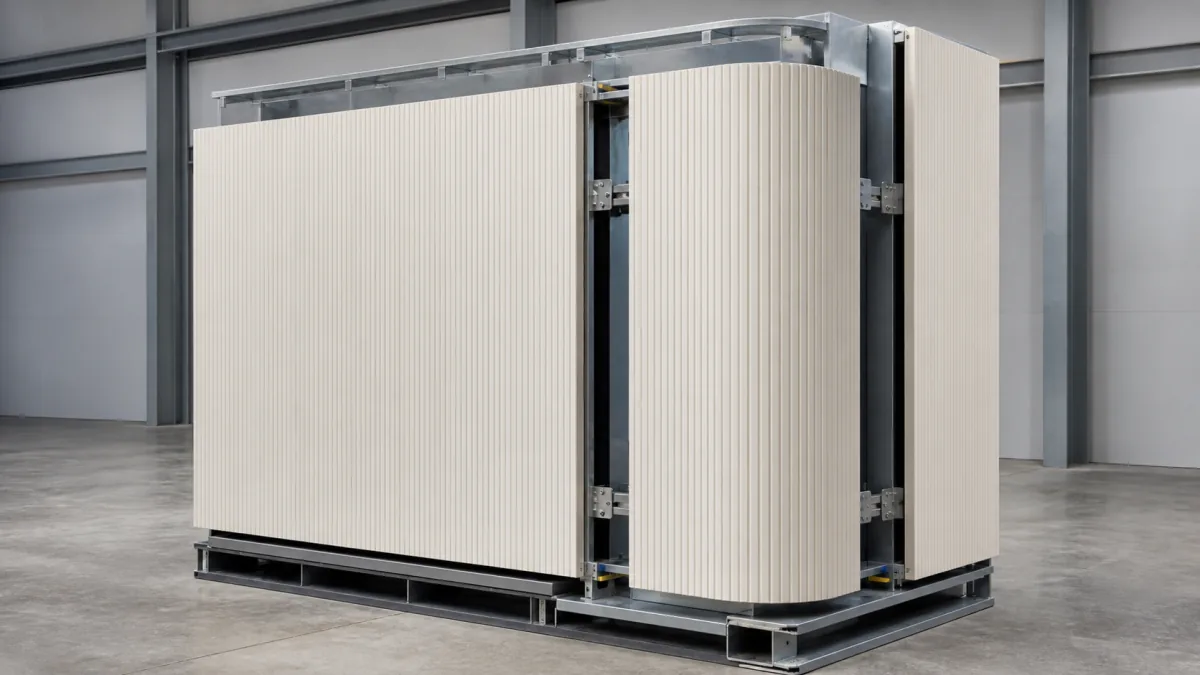

Utiliser des maquettes pour valider l’aspect et les interfaces

Une maquette est l’outil le plus efficace pour vérifier ce que des plans 2D et une maquette numérique ne montrent pas complètement. Elle ne doit pas être limitée à un échantillon de couleur si le projet comporte des joints, des angles, des ouvertures ou des fixations complexes.

Une maquette utile peut intégrer :

au moins deux panneaux contigus ;
un joint horizontal et un joint vertical ;
une rive, un angle ou un retour représentatif ;
la sous-ossature et la fixation prévues ;
une ouverture, une grille ou un élément voisin lorsque l’interface est sensible ;
les finitions et la méthode de pose réellement envisagées.

L’objectif est de valider simultanément l’apparence, les jeux, l’accessibilité des outils, le drainage, l’ordre de montage et le comportement attendu des détails. Il est utile de formaliser les points de contrôle et les personnes habilitées à approuver la maquette avant son examen.

Une erreur classique est d’approuver une petite plaque de finition, puis de découvrir sur une surface courbe ou sous lumière extérieure que la texture, la brillance ou la jonction ne donnent pas l’effet recherché. La maquette doit être proportionnée au risque esthétique et technique du projet.

Planifier l’emballage, le levage et la séquence d’installation

Le transport et la pose ne sont pas des sujets logistiques secondaires : ils conditionnent les dimensions de panneau, la position des renforts et la protection de finition. Chaque pièce doit disposer d’un repérage lisible et relié aux plans de calepinage.

Le plan de préparation doit préciser :

l’orientation du panneau dans l’emballage ;
les protections de face, d’arête et d’angle ;
les points d’appui admis pendant le stockage ;
les points de levage ou la méthode de manutention ;
les limites de gerbage, si elles sont définies ;
l’ordre de déchargement correspondant à l’ordre de pose ;
les conditions de stockage sur chantier ;
la procédure de contrôle à réception.

Définir une séquence qui reste installable

La pose doit être simulée sur les détails les plus contraints : départ de façade, angles, raccord à une menuiserie, sommet, dernière travée et panneaux situés derrière un élément permanent. Vérifiez notamment que :

les pattes ou fixations restent accessibles ;
le panneau peut être présenté sans heurter les pièces déjà posées ;
les protections peuvent être retirées sans endommager les joints ;
les réglages sont possibles avant verrouillage définitif ;
les tolérances de joint sont vérifiables pendant l’installation ;
les pièces sont installées dans le sens du drainage prévu.

Les surfaces de façade doivent aussi être protégées contre les rayures, les chocs et les contaminations causées par les travaux voisins. Une procédure de réception par zone aide à identifier les corrections avant que l’échafaudage ou les moyens d’accès ne soient retirés.

Attribuer les responsabilités d’ingénierie et de conformité

Le risque principal d’un projet de panneaux de façade sur mesure est moins la pièce elle-même que la zone grise entre les intervenants. Chaque exigence doit avoir un responsable de définition, de vérification et d’approbation.

Un tableau de responsabilités est recommandé dès la consultation. Il doit couvrir au minimum :

conception architecturale et calepinage ;
relevés du bâtiment existant ou contrôle du gros œuvre ;
ingénierie de la sous-ossature et des ancrages ;
conception des panneaux et revue de fabricabilité ;
exigences feu, sécurité, étanchéité et performance d’enveloppe ;
définition de la finition et approbation de la maquette ;
contrôles de fabrication selon les références convenues ;
méthode de pose, levage et sécurité chantier ;
réception visuelle et documentaire.

Le fournisseur de pièces composites peut examiner la fabricabilité, développer l’outillage, produire des prototypes, réaliser le moulage et appliquer les finitions ou contrôles convenus. Ces services ne transfèrent pas automatiquement la responsabilité de la conception globale du bâtiment ou de la conformité du système de façade. Les limites de mission doivent être écrites dans la demande de prix, les plans et les documents contractuels.

Préparer une demande de prix exploitable

Pour obtenir une réponse comparable entre fournisseurs, joignez :

élévations, coupes et détails d’interface ;
modèle 3D ou fichiers de géométrie avec version identifiée ;
quantités par référence et phasage souhaité ;
matériau, finition, couleur, texture et niveau d’acceptation ;
exigences de fixation, inserts et face arrière ;
contraintes de transport, manutention et conditionnement ;
exigences d’inspection et documents attendus ;
responsabilité prévue pour les études, les essais et la pose.

GFIND fabrique des produits en fibre de verre et des composants en fibre de carbone à partir des plans et exigences d’application de l’acheteur. Une demande structurée permet d’organiser une revue de fabricabilité, l’outillage, les prototypes, la production moulée, les finitions et les contrôles selon des références convenues.

Une planification rigoureuse des panneaux de façade PRF sur mesure réduit les ajustements tardifs : figez d’abord les interfaces et les tolérances, validez ensuite la maquette, puis libérez la fabrication avec des références de contrôle claires. Pour discuter d’un dossier de plans ou d’une géométrie particulière, vous pouvez contacter GFIND.
