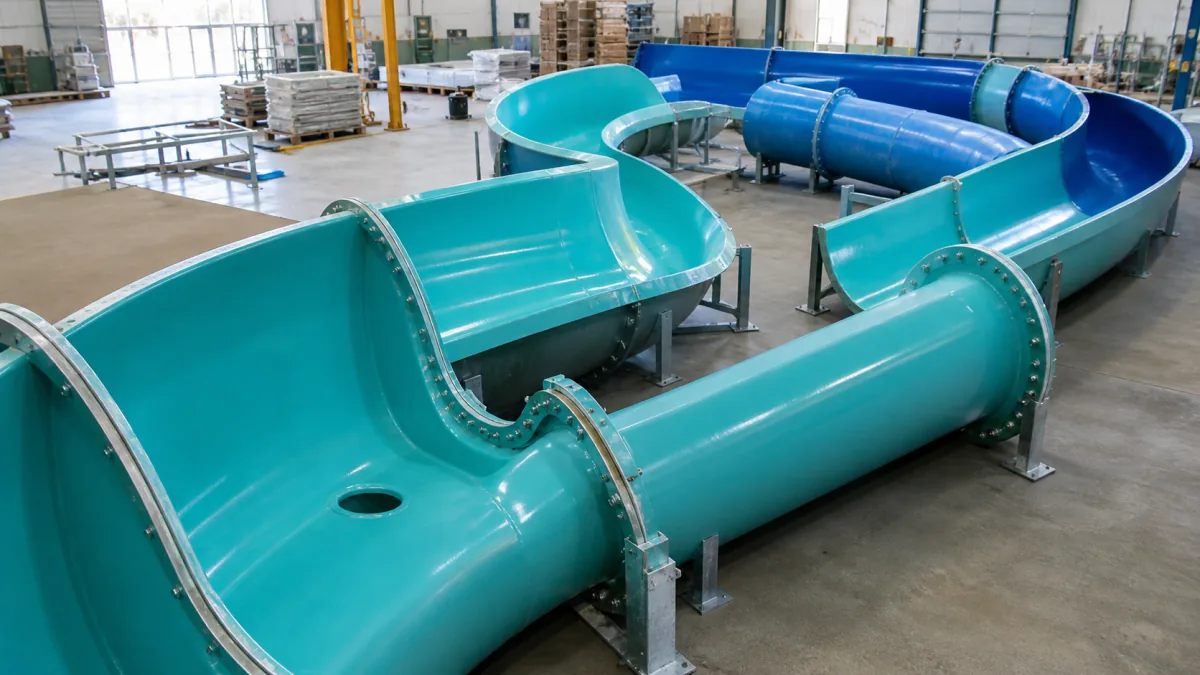

RFQ de toboggan aquatique en PRV : données à fournir

Un RFQ de toboggan aquatique en PRV (plastique renforcé de fibres, souvent désigné FRP) ne doit pas se limiter à une longueur, un diamètre et une couleur. Pour obtenir une offre comparable et une conception réalisable, le donneur d’ordre doit transmettre un tracé validé, les interfaces de montage, les conditions hydrauliques, les contraintes de site et une répartition claire des responsabilités d’ingénierie et d’approbation.

Les FRP water slide RFQ requirements les plus importants concernent généralement la géométrie des tronçons, les assemblages, les accès de maintenance et l’installation. Les points incertains doivent être signalés comme tels : un fabricant peut alors chiffrer des hypothèses explicites au lieu de livrer une solution qui ne s’interface pas avec le génie civil, les supports ou le système de pompage.

Définir le système complet du toboggan

Avant de demander le prix d’une coque en PRV, décrivez le système auquel elle appartient. Un toboggan est une installation combinant une piste de glisse, des structures porteuses, une alimentation en eau, des zones de départ et d’arrivée, ainsi que des accès pour les utilisateurs et l’exploitation.

Indiquez dès le début si le besoin porte sur :

  • un toboggan ouvert, un tube fermé ou une alternance des deux ;
  • une descente droite, en virages, à spirale, à forte pente ou à effet de boucle ;
  • une attraction autonome ou un élément raccordé à un complexe aquatique existant ;
  • la fourniture des seuls éléments moulés ou d’un périmètre incluant certaines interfaces, finitions et accessoires ;
  • un projet neuf, une extension ou le remplacement de sections existantes.

Le cahier des charges doit aussi préciser les limites de fourniture. Par exemple, les plateformes, escaliers, garde-corps, supports métalliques, pompes, caniveaux de réception et travaux de fondation peuvent relever de différents intervenants. Ne présumez pas que ces éléments sont inclus parce qu’ils apparaissent sur une vue d’ensemble.

Pour les projets centrés sur des équipements de glisse de piscine, consultez également les solutions de toboggans de piscine en composites. Elles permettent de cadrer la famille de produit avant de figer les exigences propres au site.

Établir une matrice des responsabilités

Une matrice simple évite les omissions entre maître d’ouvrage, architecte, bureau d’études, exploitant, installateur et fabricant. Elle peut indiquer, pour chaque lot, qui conçoit, qui valide, qui fournit, qui installe et qui réceptionne.

Élément du projetInformation à inscrire dans le RFQResponsable à désigner
Tracé de glissePlans, profil altimétrique, rayons, transitionsConcepteur du parcours
Structure porteusePoints de reprise, charges de calcul, ancragesIngénieur structure compétent
HydrauliqueDébit, pression, réseau, évacuationBureau d’études fluides ou exploitant
Sections PRVStratifié, géométrie, joints, finitionFabricant selon périmètre convenu
Montage sur siteLevage, assemblage, calage, accèsEntreprise d’installation
Conformité et réceptionRéférentiels, contrôles, dossier finalDonneur d’ordre et parties désignées

Cette matrice n’est pas une formalité administrative : elle détermine ce qui peut être conçu et chiffré de façon fiable.

Fournir le tracé et la géométrie des sections validés

La géométrie est la base d’un RFQ exploitable. Une image de synthèse ou un croquis commercial est utile pour visualiser le projet, mais il ne suffit pas à fabriquer un ensemble de sections compatibles.

Transmettez, dans un format convenu, les documents disponibles :

  • plan d’implantation avec axes et repères stables ;
  • élévations et profil longitudinal ;
  • coordonnées ou modèle 3D du centre de la glissière ;
  • diamètres ou largeurs intérieures, formes de profil et tolérances fonctionnelles ;
  • rayons de courbure, angles de rotation et longueurs de transition ;
  • altitudes du départ, des changements de pente et de l’arrivée ;
  • enveloppe d’encombrement incluant brides, supports et zones de montage ;
  • identification de chaque tronçon envisagé.

Pour un parcours sur mesure, il est préférable de distinguer la géométrie de la trajectoire utilisateur de la géométrie de fabrication. La première décrit la continuité de la descente. La seconde doit intégrer l’épaisseur du composite, les bords d’assemblage, les zones de renfort, les interfaces de support et les possibilités de démoulage.

Ne pas confondre rendu 3D et plan de fabrication

Un rendu 3D peut masquer des discontinuités, une torsion excessive entre deux sections ou une bride impossible à atteindre après pose. Le dossier doit comporter des cotes contrôlables et un repérage univoque.

Lorsque le parcours n’est pas encore arrêté, demandez une étude de faisabilité séparée ou identifiez clairement les éléments « à confirmer ». Une demande de prix fondée sur une géométrie provisoire peut rester utile, mais elle doit indiquer les hypothèses retenues et prévoir une mise à jour après validation des plans.

Les simulations de glisse, les vitesses, la dynamique des usagers et la configuration de la zone de freinage ne doivent pas être déduites uniquement de la forme esthétique. Ces sujets relèvent des professionnels qualifiés désignés pour l’ingénierie de l’attraction.

Coordonner supports, brides et accès aux assemblages

Les joints entre sections de toboggan doivent être conçus avec les supports, et non après coup. Un assemblage accessible sur plan peut devenir impossible à serrer lorsqu’une poutre, un garde-corps, un mur ou une autre section se trouve à proximité.

Pour chaque joint, fournissez ou demandez de définir :

  • le type de bride ou de recouvrement prévu ;
  • le diamètre, le nombre et l’implantation des fixations ;
  • le joint d’étanchéité ou le mastic compatible avec l’environnement d’exploitation ;
  • les efforts et mouvements à prendre en compte selon la conception retenue ;
  • le couple de serrage ou la procédure de montage, lorsqu’elle est spécifiée ;
  • l’espace nécessaire aux outils, aux opérateurs et aux inspections ;
  • le repère de montage et l’orientation de chaque partie.

Les supports doivent être positionnés à partir de données de conception. Le RFQ doit préciser les points de reprise souhaités, les contraintes de hauteur, les zones où aucun support n’est admissible et la nature des ouvrages existants. Il faut également indiquer qui vérifie les charges transmises aux fondations, aux dalles ou à la charpente.

Prévoir les accès qui restent utiles après la pose

Un chemin d’accès temporaire suffit rarement pour l’exploitation. Vérifiez l’accès permanent aux fixations, aux joints, aux surfaces intérieures lorsque cela est nécessaire, aux équipements hydrauliques et aux zones de nettoyage.

Erreurs fréquentes à éviter :

  • placer une bride derrière un élément de structure non démontable ;
  • découper une trappe de visite après fabrication sans vérifier son effet sur la résistance et l’étanchéité ;
  • supposer que les tolérances du génie civil absorberont toutes les variations d’assemblage ;
  • ne pas réserver de zone pour les opérations de levage et de manutention.

Partager les données de débit d’eau, drainage et exploitation

L’eau contribue directement aux conditions de glisse et aux besoins d’exploitation. Le fabricant des sections en PRV a besoin des informations hydrauliques pour coordonner les entrées d’eau, les perçages, les goulottes, les évacuations et les interfaces prévues dans son périmètre.

Le dossier de consultation doit préciser :

  • le débit d’eau nominal par piste ou par zone ;
  • le mode d’alimentation : arrivée en partie haute, rampes, buses, collecteurs ou autre disposition ;
  • la pression disponible et les contraintes connues du réseau ;
  • les emplacements, diamètres et matériaux des raccordements ;
  • la qualité de l’eau, les produits de traitement envisagés et les consignes de nettoyage ;
  • les besoins de vidange, de purge et d’évacuation ;
  • les conditions de fonctionnement saisonnier, d’arrêt et de remise en service ;
  • les règles d’utilisation : gabarit d’utilisateurs, position de départ, cadence ou limites opérationnelles définies par le projet.

Il est essentiel de séparer les données de fonctionnement souhaitées des performances réellement validées. Le débit, la pente et l’état de surface influencent le comportement de glisse, mais leur combinaison doit être étudiée par les responsables compétents du projet.

Traiter l’eau hors exploitation normale

La pluie, le débordement, les fuites éventuelles et les opérations de lavage peuvent créer des volumes d’eau hors scénario nominal. Le RFQ doit signaler les points bas, les risques de rétention, les zones proches d’équipements électriques et le mode d’évacuation attendu.

Une section de toboggan ne doit pas devenir un élément de drainage improvisé si elle n’a pas été conçue à cette fin. Indiquez les pentes, drains et raccordements à prévoir, ainsi que les restrictions de perçage dans les zones structurelles ou visibles.

Définir la finition de surface et les exigences de contrôle

La face intérieure est une surface fonctionnelle : elle doit concilier glisse, confort, nettoyabilité et aspect visuel. La face extérieure peut exiger une finition différente selon qu’elle reste visible, est protégée par un habillage ou reçoit des supports et équipements rapportés.

Dans le RFQ, décrivez de manière mesurable ou vérifiable :

  • la couleur, le nuancier de référence ou les échantillons approuvés ;
  • la finition intérieure et extérieure attendue ;
  • la présence de motifs, bandes, zones translucides ou repères graphiques ;
  • les exigences relatives à l’aspect des jonctions ;
  • les défauts visuels inacceptables dans les zones visibles ;
  • les références de contrôle, dimensions critiques et méthode de constat ;
  • les documents attendus à la réception, tels que relevés de contrôle ou liste de réserves, si cela est prévu contractuellement.

Évitez les formulations vagues comme « qualité haut de gamme » ou « finition parfaite ». Elles ne permettent pas de comparer les offres ni d’inspecter objectivement les pièces. Définissez plutôt les surfaces visibles depuis les zones publiques, les échantillons de couleur à approuver, la méthode de traitement des retouches et les critères d’acceptation applicables.

Vérifier la compatibilité chimique et les retouches

Produits de nettoyage, traitement de l’eau, adhésifs, mastics et peintures de retouche doivent être compatibles entre eux et avec le système de finition retenu. Signalez les produits imposés par l’exploitant. Si le produit n’est pas encore choisi, mentionnez l’environnement d’utilisation attendu afin que la compatibilité soit examinée avant la fabrication.

Découper les sections selon le transport et l’installation

Un très long tronçon peut réduire le nombre de joints, mais il peut aussi devenir difficile à transporter, à décharger, à lever ou à introduire dans un site existant. À l’inverse, un découpage excessif augmente le nombre d’assemblages, d’interfaces d’étanchéité et d’opérations de réglage.

Le bon compromis dépend du parcours et de la logistique réelle. Pour le déterminer, fournissez :

  • les dimensions et masses maximales admissibles pour le transport envisagé ;
  • les contraintes de route, de portail, de virage, de passage couvert et de hauteur libre ;
  • les possibilités de stockage temporaire sur site ;
  • les moyens de levage disponibles, leurs positions et leurs limites ;
  • les séquences d’installation imposées par le chantier ;
  • les zones où un joint est acceptable ou, au contraire, à éviter ;
  • les conditions de protection contre les rayures, les chocs et les intempéries avant pose.

Un plan de division en tronçons doit être revu avec l’installateur. Il doit inclure les repères de pièces, l’ordre de montage, les liaisons à réaliser sur site et les points de levage prévus. Un transport sans dommage ne garantit pas à lui seul une installation possible.

Pour les projets à géométrie particulière, comme une boucle aquatique, examinez les contraintes de tracé et d’interfaces propres à une solution de toboggan aquatique Aqua Loop en PRV. Le principe reste le même : la fabrication des coques doit être coordonnée avec l’ingénierie du parcours, de la structure et de l’exploitation.

Identifier les normes, ingénieurs qualifiés et validations

Un RFQ doit indiquer les référentiels applicables au projet, sans transférer implicitement toutes les responsabilités réglementaires au fabricant des éléments composites. En France et selon le type d’installation, les exigences peuvent dépendre du lieu, de la destination de l’équipement, des règles de sécurité applicables, des prescriptions du site et des exigences de l’assureur ou du gestionnaire.

Les normes de la série EN 1069 sont couramment prises en compte pour les toboggans aquatiques. Leur application exacte, les versions retenues et les éventuelles exigences complémentaires doivent toutefois être confirmées par les parties responsables du projet. Une référence à une norme ne remplace ni une étude de conception, ni les vérifications de structure, ni les validations nécessaires avant mise en service.

Le dossier doit identifier :

  • l’ingénieur responsable de la conception du parcours et de la sécurité de glisse ;
  • l’ingénieur responsable des supports, ancrages et fondations ;
  • le responsable de l’hydraulique et du traitement de l’eau ;
  • l’organisme, le bureau de contrôle ou l’autorité chargée des vérifications prévues ;
  • les étapes de revue de plans, de validation d’échantillons et d’inspection ;
  • les documents à remettre avec chaque phase du projet.

Demandez que les modifications de géométrie, de matériaux d’interface ou de supports soient soumises à une procédure de validation. Modifier un rayon, déplacer un support ou ajouter une ouverture sur chantier peut avoir des conséquences sur plusieurs lots.

Utiliser une checklist de RFQ pour toboggan aquatique

Avant diffusion, utilisez cette checklist afin que tous les fournisseurs répondent sur une base comparable.

Informations de projet

  • [ ] Adresse ou type de site, contraintes d’accès et calendrier de consultation.
  • [ ] Description du périmètre demandé et limites de fourniture.
  • [ ] Plans d’ensemble, modèle 3D ou fichiers de géométrie disponibles.
  • [ ] Liste des parties prenantes et matrice de responsabilités.

Géométrie et éléments composites

  • [ ] Profil de la piste, tracé, diamètres, rayons, pentes et altitudes validés.
  • [ ] Repérage de chaque section et principes de découpage.
  • [ ] Zones de renfort, ouvertures, entrées d’eau et interfaces particulières.
  • [ ] Dimensions critiques, tolérances et références de contrôle.

Assemblage, structure et chantier

  • [ ] Plans des brides, joints, fixations et accès aux outils.
  • [ ] Points de support, charges ou données nécessaires à leur calcul.
  • [ ] Contraintes de fondation, de charpente et de génie civil.
  • [ ] Plan de transport, levage, stockage et séquence de montage.
  • [ ] Méthode de protection des surfaces pendant le chantier.

Eau, finition et conformité

  • [ ] Débit, réseau d’alimentation, évacuation et contraintes de traitement de l’eau.
  • [ ] Finition intérieure/extérieure, couleurs, échantillons et zones visibles.
  • [ ] Critères d’inspection, procédure de traitement des réserves et livrables demandés.
  • [ ] Référentiels applicables, ingénieurs désignés et étapes d’approbation.

Un RFQ complet ne fige pas nécessairement chaque détail dès le premier envoi. Il distingue surtout ce qui est validé, ce qui relève d’une hypothèse de chiffrage et ce qui doit être arrêté par une étude ultérieure. Cette transparence réduit les écarts entre offres et limite les adaptations coûteuses sur chantier.

GFIND peut examiner des plans acheteur et des exigences d’application pour des produits composites sur mesure, avec revue de fabricabilité, outillage, prototypes, production moulée, finition et contrôle selon les références convenues. Lorsque votre dossier est prêt, vous pouvez transmettre votre demande de projet avec les plans, la checklist et les points restant à confirmer.
