Approvisionner des panneaux de carrosserie en petite série

Sourcer des panneaux de carrosserie automobile en petite série ne consiste pas seulement à envoyer un fichier CAO et à demander un prix. La réussite dépend surtout de la qualité des données de référence, des interfaces de montage, du niveau d’aspect attendu et d’un processus clair de validation avant la production répétée.

Pour un programme de véhicule spécial, de compétition, de conversion, de démonstrateur ou de série limitée, le dossier de consultation doit permettre au fabricant de comprendre la géométrie visible et la façon dont la pièce se positionne, se fixe, se peint et se contrôle sur le véhicule. Cette méthode réduit les écarts au montage, les retouches manuelles non prévues et les difficultés de remplacement ultérieur.

Définir le programme véhicule et le volume de production

Le bon procédé, le bon outillage et le niveau de contrôle dépendent d’abord de l’usage réel du véhicule et du volume total à fabriquer. Une pièce destinée à un prototype roulant, une petite série homologuée ou un véhicule de démonstration n’obéit pas aux mêmes priorités.

Avant de consulter un fournisseur pour des panneaux de carrosserie en composite, précisez au minimum :

• le type de véhicule : automobile particulière, utilitaire, véhicule de loisirs, compétition, engin spécial ou retrofit ;
• les pièces concernées : capot, aile, toit, bouclier, jupe, porte, hayon, panneau latéral ou façade avant ;
• la quantité initiale, le rythme prévisionnel et le volume total envisagé ;
• le besoin en prototypes, préséries, pièces de démonstration et pièces de rechange ;
• les conditions d’emploi : vibrations, chocs de gravillons, chaleur, humidité, UV, lavage ou contact avec des fluides ;
• les exigences de masse, de rigidité, de comportement thermique et d’aspect ;
• les obligations applicables au véhicule ou au marché visé, à faire valider par le responsable réglementaire du programme.

Le terme « petite série » reste relatif. Quelques pièces destinées à valider un design, plusieurs dizaines de véhicules, ou des fabrications récurrentes sur plusieurs années justifient des choix d’outillage très différents. Il est donc préférable d’indiquer une fourchette réaliste plutôt qu’un unique volume théorique.

Un capot en composite destiné à être peint et ouvert fréquemment demande, par exemple, une attention particulière aux charnières, aux renforts locaux, au verrouillage et à la stabilité géométrique. Une jupe décorative rapportée peut privilégier l’aspect visuel et la simplicité de pose. Pour une vue d’ensemble des options possibles, consultez les panneaux de carrosserie automobile en composite.

Distinguer les priorités du programme

Dès le départ, classez les critères en trois niveaux :

1. Non négociables : enveloppe extérieure, interfaces véhicule, zones de sécurité, conformité de montage, masse maximale ou finition définie.
2. Importants mais ajustables : texture interne, procédé de fixation secondaire, niveau de finition sur les faces non visibles.
3. À arbitrer : cadence future, peinture par un tiers, préassemblage, emballage unitaire ou en lot.

Cette hiérarchisation évite qu’un fournisseur optimise une pièce sur un critère secondaire tout en négligeant une interface critique.

Établir les surfaces maîtres et les données d’accouplement

La surface visible n’est pas une définition suffisante pour fabriquer une pièce de carrosserie ajustée. Le fournisseur doit disposer de données qui identifient précisément la référence géométrique et les composants voisins.

Le dossier idéal inclut un modèle 3D natif ou un format d’échange exploitable, tel que STEP ou IGES selon les outils du projet. Il doit être accompagné de plans 2D lorsque ceux-ci définissent des cotations, tolérances, sections ou notes de fabrication qui ne figurent pas dans la CAO.

Les éléments les plus utiles sont :

• la surface extérieure nominale, souvent appelée surface maître ou surface « A » ;
• les épaisseurs souhaitées et les retours de bord ;
• les surfaces intérieures fonctionnelles quand elles sont définies ;
• les pièces adjacentes : structure, pare-chocs, projecteurs, vitrages, joints, portes ou capot ;
• les axes véhicule, points zéro et repères de positionnement ;
• les zones de découpe, passages de roue, ouvertures et évidements ;
• les zones à ne pas modifier, notamment autour des optiques, joints et points d’ancrage.

Une coque ou un panneau en polyester renforcé de fibres de verre (PRV, souvent désigné FRP) est sensible à des paramètres qui n’apparaissent pas toujours sur une vue esthétique : dépouilles, rayons, retours de bride, contre-dépouilles, accès au démoulage et retrait de stratification. Un examen de fabricabilité avant le lancement de l’outillage est donc utile pour identifier les zones qui demandent une modification de conception, une pièce rapportée ou une séquence de montage particulière.

Ne pas confondre modèle de style et définition de production

Un fichier issu du design peut être excellent pour visualiser le véhicule, sans être prêt pour la fabrication. Les erreurs courantes comprennent :

• des surfaces non fermées ou discontinues ;
• des bords sans épaisseur ni retour défini ;
• l’absence de référence commune avec la structure porteuse ;
• des supports dessinés sans accès pour l’outil ou la fixation ;
• un modèle de véhicule non représentatif de la version à produire.

Si la CAO complète n’est pas disponible, il faut le signaler. Des gabarits physiques, pièces voisines, scans 3D ou sections cotées peuvent compléter le dossier, mais il convient de préciser quel élément fait foi en cas d’écart.

Fixer les attentes sur les jeux, l’affleurement et le montage

Les jeux entre panneaux et les écarts d’affleurement sont des critères de perception majeurs. Pourtant, ils ne peuvent pas être correctement évalués sur une pièce isolée. Ils doivent être définis au niveau de l’ensemble monté, avec les pièces adjacentes et le mode de fixation final.

Indiquez clairement :

• les joints visibles à contrôler ;
• la valeur nominale du jeu et la plage acceptable ;
• le sens d’affleurement attendu entre deux panneaux ;
• les points de contrôle et la position du véhicule lors de la mesure ;
• les contraintes liées aux joints souples, aux clips, aux vis ou aux réglages de charnières ;
• le statut des pièces voisines : nominales, prototypes, usées ou elles-mêmes ajustables.

Il est utile de distinguer les zones d’aspect immédiat — par exemple le contour d’un phare, une ligne de porte ou le raccord au pare-chocs — des zones moins visibles. Exiger le même niveau de précision partout augmente souvent le coût de mise au point sans améliorer la perception finale.

Les tolérances doivent aussi tenir compte de l’empilage réel : tolérance du panneau composite, supports métalliques ou plastiques, attaches, joints, peinture, véhicule porteur et réglages à l’assemblage. Une tolérance très serrée sur le panneau seul ne garantit pas un meilleur montage si les interfaces ne sont pas maîtrisées.

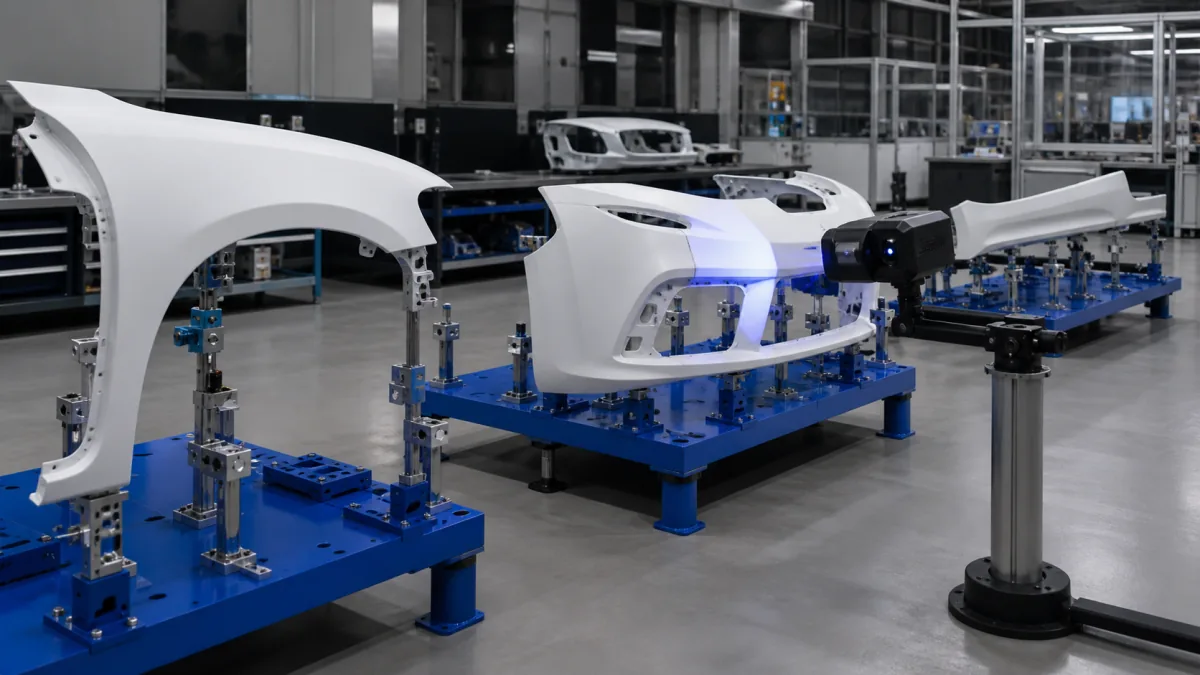

Définir les références de contrôle

Les références de contrôle devraient être fonctionnelles et répétables. Selon le projet, elles peuvent inclure :

• des trous de localisation ;
• des plans d’appui ;
• des datums géométriques définis sur plan ;
• un gabarit de contrôle ;
• une pièce véhicule de référence ;
• un assemblage numérique validé.

Évitez de baser toute l’acceptation sur une appréciation visuelle sans échantillon de comparaison. La formule « doit bien s’ajuster » est trop imprécise pour être contractuelle ou reproductible.

Choisir l’outillage pour les prototypes ou les séries répétées

L’outillage conditionne la précision, la stabilité de surface, le coût initial et la capacité à répéter une fabrication. Le choix doit correspondre au nombre de cycles anticipé, au niveau de finition et au risque de changement de design.

La matière et la construction du moule influencent la qualité de surface et la durée d’utilisation, mais ne résument pas le choix. Il faut aussi décider si l’outillage comprend des gabarits de détourage, de perçage, de collage, de contrôle ou de maintien pendant la polymérisation.

Pour une pièce telle qu’une face avant de véhicule en PRV, l’outillage doit prendre en compte les ouvertures, la liaison avec les optiques, les zones de fixation et le risque de déformation après démoulage. Une grande pièce mince peut également nécessiter une stratégie spécifique de manipulation et de stockage.

Quand figer le design ?

Ne lancez pas un outillage de série uniquement parce que la forme extérieure est approuvée. Avant ce jalon, vérifiez également :

• les fixations et les accès de montage ;
• les dégagements avec les pièces mobiles ;
• l’empilement avec joints et éléments décoratifs ;
• les découpes finales ;
• la stratégie de finition et de peinture ;
• les critères d’acceptation de la première pièce.

Une évolution apparemment mineure — déplacer un insert, augmenter un retour de bord ou modifier l’ouverture d’une grille — peut nécessiter une modification importante du moule.

Prévoir les renforts, les équerres et la visserie

Les panneaux composites doivent transférer leurs charges à la structure par des zones correctement conçues. Il ne suffit pas d’ajouter des trous dans une peau mince en supposant que la fixation sera durable.

Pour chaque point de montage, communiquez :

• le type de fixation : vis, écrou serti, insert, clip, rivet, collage structural, charnière ou verrou ;
• la direction et la fréquence des efforts ;
• l’épaisseur disponible ;
• le couple de serrage éventuel ;
• l’accès requis pour le montage et la maintenance ;
• les contraintes de corrosion galvanique entre matériaux différents ;
• la possibilité de réglage sur le véhicule.

Les renforts locaux peuvent être réalisés par ajout de matière, structure sandwich, inserts ou équerres rapportées, selon la pièce et les charges. La solution doit également limiter le risque de fissuration autour des fixations, d’écrasement au serrage et de délaminage.

Les équerres métalliques ne doivent pas être traitées comme un détail tardif. Leur forme, leur tolérance, leur protection de surface, leur méthode de collage ou de fixation et leur positionnement doivent être inclus dans le dossier. Si elles sont fournies par un autre sous-traitant, attribuez clairement la responsabilité de l’interface et du contrôle final.

Convenez de la préparation de surface et du relais peinture

Une finition « prête à peindre » peut désigner des niveaux très différents. Pour éviter les litiges, définissez ce qui est inclus : gelcoat, apprêt, ponçage, masticage local, contrôle visuel, masquage ou aucune préparation spécifique.

Pour les surfaces extérieures visibles, convenez notamment de :

• la face concernée : extérieure, intérieure ou les deux ;
• la classe d’aspect attendue ;
• les défauts admissibles : pores, fibres imprimées, marques de joint, ondulations, rayures ou reprises ;
• la couleur et le type d’apprêt si applicable ;
• les zones que le peintre doit encore préparer ;
• les produits de peinture envisagés et les recommandations de compatibilité à confirmer avec les systèmes employés ;
• les conditions de transport et de manutention avant peinture.

L’expression « surface Class-A » est parfois utilisée pour évoquer une exigence esthétique élevée sur une zone visible. Elle doit cependant être traduite en critères vérifiables : zone d’observation, éclairage, distance, pièce de référence et défauts non acceptables. Sans cette définition, deux interlocuteurs peuvent attribuer un sens très différent au même terme.

La peinture peut également révéler des défauts peu visibles sur une pièce brute. Un échantillon peint ou un panneau témoin est souvent plus pertinent qu’une validation sur pièce non finie lorsqu’un aspect haut de gamme est requis.

Utiliser un montage d’essai et une approbation de première pièce

Le montage d’essai est le moment où l’on valide la compatibilité entre le panneau, les composants voisins et la méthode réelle d’assemblage. Il devrait intervenir avant l’engagement dans une fabrication répétée.

Préparez une revue de première pièce structurée autour de :

1. la conformité à la version CAO et aux plans applicables ;
2. les dimensions et les références de contrôle convenues ;
3. le montage sur un véhicule ou un gabarit représentatif ;
4. les jeux, affleurements et dégagements ;
5. les fixations, inserts, renforts et accès à l’outillage ;
6. la qualité de surface avant et, si nécessaire, après peinture ;
7. les défauts relevés, les actions correctives et la décision de validation.

Les résultats doivent être consignés dans un compte rendu d’approbation. Celui-ci indique si la pièce est acceptée, acceptée sous réserve d’actions identifiées, ou à reprendre. Il est prudent d’y joindre des photographies datées, les repères de mesure et la liste exacte des composants utilisés lors de l’essai.

Un prototype monté sur un véhicule qui a déjà été modifié à la main peut fournir de faux signaux. Pour une validation utile, documentez les adaptations réalisées sur le véhicule, les cales ajoutées, les trous repris ou les retouches de bord. Ces ajustements doivent ensuite être soit intégrés à la définition, soit explicitement exclus de la solution de production.

Maîtriser les révisions, l’emballage et les pièces de rechange

Après validation, la gestion des versions devient aussi importante que le moulage lui-même. Un même panneau peut évoluer par une découpe, un insert, une équerre ou un détail de finition invisible sur la face extérieure. Sans identification fiable, une ancienne pièce peut devenir incompatible avec un véhicule plus récent.

Chaque commande devrait préciser :

• la référence de pièce ;
• l’indice de révision ;
• les plans, modèles et notes applicables ;
• les variantes gauche/droite ou versions véhicule ;
• le niveau de finition ;
• les accessoires inclus ou exclus ;
• les critères de contrôle ;
• la référence d’emballage.

L’emballage doit protéger les bords, angles, surfaces apprêtées et zones d’aspect. Précisez si les pièces doivent être séparées, calées dans un support, protégées par film, étiquetées individuellement ou livrées avec un kit de fixation. Pour les panneaux fins ou de grandes dimensions, la prévention de la flexion pendant le transport et le stockage mérite une attention particulière.

Anticiper la maintenance et les remplacements

Les programmes à faible volume ont souvent besoin de pièces de remplacement plusieurs mois ou années après la première livraison. Préparez ce scénario en conservant :

• la définition approuvée ;
• le statut de l’outillage ;
• les gabarits de découpe et de contrôle ;
• les instructions de finition ;
• les références de couleur ou d’apprêt, lorsqu’elles sont applicables ;
• l’historique des dérogations acceptées.

Demandez aussi si une pièce de rechange doit être livrée brute, apprêtée, percée, équipée d’inserts ou préassemblée avec ses supports. Une pièce « identique » au plan mais livrée à un autre stade de préparation peut créer une intervention imprévue en atelier.

Checklist RFQ pour un panneau de carrosserie en petite série

Avant d’envoyer une demande de prix, vérifiez que votre dossier contient :

• la description du programme et les quantités par phase ;
• les fichiers 3D, plans 2D et indice de révision ;
• les surfaces maîtres et les pièces adjacentes ;
• les matériaux ou performances attendus, si déjà définis ;
• les exigences de jeux, d’affleurement et de montage ;
• les fixations, inserts, renforts et composants fournis par le client ;
• le niveau de finition, la préparation peinture et les zones visibles ;
• le besoin d’outillage, de prototypes, de gabarits et de contrôle ;
• le processus de première pièce et les critères d’acceptation ;
• les exigences d’étiquetage, de conditionnement et de pièces de rechange.

Pour approfondir les informations techniques à cadrer avant un lancement, lisez aussi ce guide sur les pièces extérieures automobiles sur mesure et les points à définir.

FAQ

Quelle est l’erreur la plus fréquente lors du sourcing de panneaux composites ?

C’est de fournir uniquement la forme extérieure. Les retours de bord, supports, références de positionnement, pièces adjacentes et attentes de finition sont indispensables pour obtenir un panneau montable et reproductible.

Faut-il toujours fabriquer un prototype avant un outillage de petite série ?

Pas systématiquement, mais un essai de montage est fortement utile lorsque les interfaces, l’aspect de surface ou les pièces voisines présentent un risque. Le niveau de prototype dépend du degré de maturité de la conception.

Les panneaux en PRV peuvent-ils recevoir une peinture automobile ?

Oui, sous réserve de définir la préparation de surface et de vérifier la compatibilité du système de peinture, de l’apprêt et du processus de cuisson envisagé. Le résultat dépend autant de la préparation et du peintre que de la pièce moulée.

Comment comparer deux offres de fournisseurs ?

Comparez d’abord le périmètre : outillage inclus ou non, niveau de finition, inserts, détourage, contrôle, montage d’essai, emballage et gestion des modifications. Une offre moins chère peut exclure des opérations nécessaires à l’installation du panneau.

Pour démarrer un projet de façon structurée, préparez le dossier RFQ avec les données de montage et les critères d’acceptation ci-dessus. GFIND peut étudier des pièces en fibre de verre ou en fibre de carbone à partir de plans acheteur et d’exigences d’application, avec un accompagnement pouvant couvrir la revue de fabricabilité, l’outillage, les prototypes, la production moulée, la finition et l’inspection selon des références convenues.
